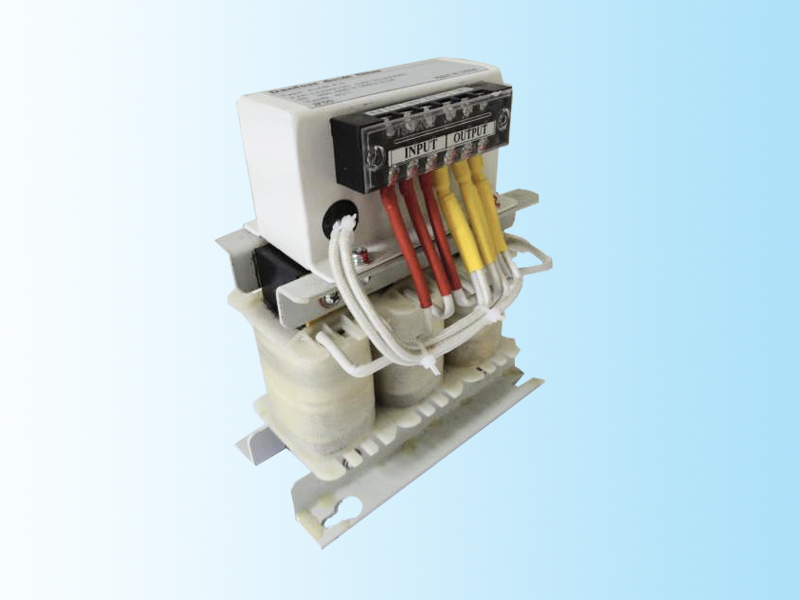

du/dt濾波器

發布時間: 2020-07-28 15:40　　來源: www.520jing.com

1.產品概述

du/dt filter系列是一種差模濾波器，能有效的降低電機端相間電壓峰值，并將上升時間減少至可以降低電機繞組絕緣壓力的水平。dU/dt 濾波器能夠濾去高于載波頻率以上的諧波頻率。安裝dU/dt濾波器后，電機端輸出的仍然是PWM脈沖波形電壓，但上升時間和峰值電壓下降。具有小的感抗和容抗，沒有在變頻器和電機之間增加額外的阻抗，適合高動態的應用場合。與輸出電抗器相比，性能較好。輸出電抗器會造成電機端不可抑制的振蕩，可能引起雙倍波動以及甚至高過兩倍直流電壓的過壓。dU/dt濾波器是低通濾波器，設定過濾頻率，所以電機端的振蕩被抑制，降低了雙倍波動和過壓。

2.適用環境

本du/dt濾波器在下列條件下能可靠工作：

1） 海拔調試不超過2000米；

2） 環境空氣溫度：最高不超過40℃，最低不低于-25℃；

3） 空氣相對濕度：最濕月的平均最大相對濕度為90%；

4） 無爆炸危險的介質中，且介質中無腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方；

5） 不受雨雪侵襲的場所。

3.特點與優點

1) 降低dU/dt應力

2) 降低對周圍電纜和設備的電磁干擾傳播

3) 較小的電壓跌落，使dU/dt濾波器適合高動態磁通矢量控制的應用場合

4.功率范圍

  3x380-500V   24-2300A

  3x525-690V   28-1350A

  對于大功率應用場合，可以采用多單元并聯安裝。

5.安裝方式

  110A(500V)及以下/115A及以下(690V)采用墻面壁掛安裝 IP00

  182A(500V)及以上/165A(690V)及以上采用落地安裝 IP00

6.質保期限

a）本產品達到手冊中所標稱的各項技術指標。本廠產品自售出之日起給予壹年的質量保證（合同另有規定的以合同為準）。

b）產品若需質保服務或修理，須將產品送回本廠或本廠指定維修單位。

6.2 保證限制

前述的保證不適用于因以下情況所造成的損壞：

a）顧客不正確或不適當的使用產品；

b）未經授權的修改或誤用；

c）在指定的適用環境外操作本產品，或是在不當的地點配置及維修；

d）顧客自行安裝的電路造成的損壞；

e）產品型號或機身序列號被改動、刪除或無法辨認；

f）損壞源于事故，包括但不限于雷擊、進水、火災等。

---
